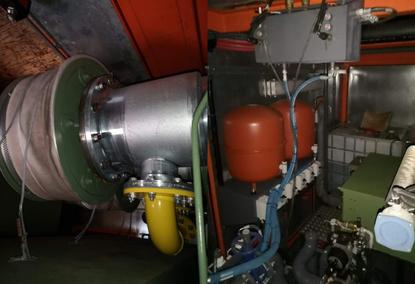

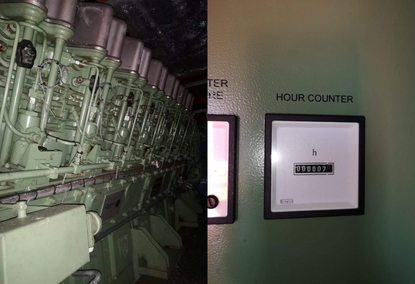

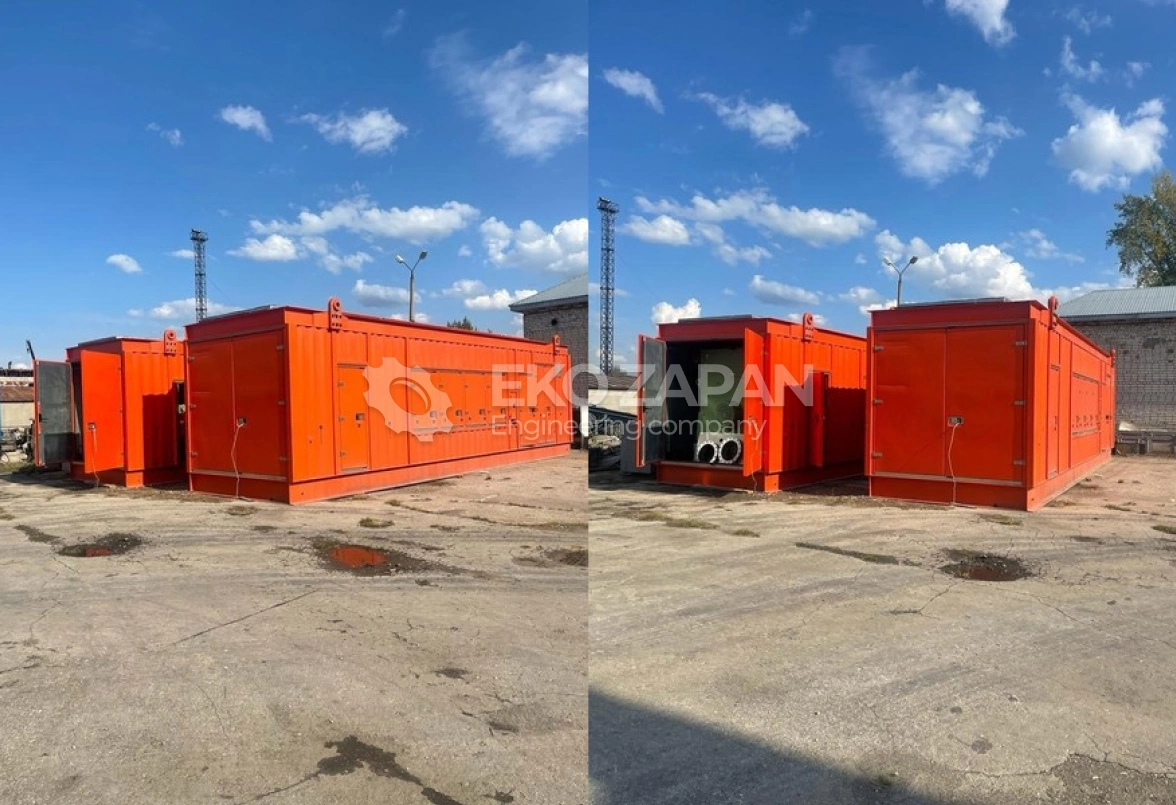

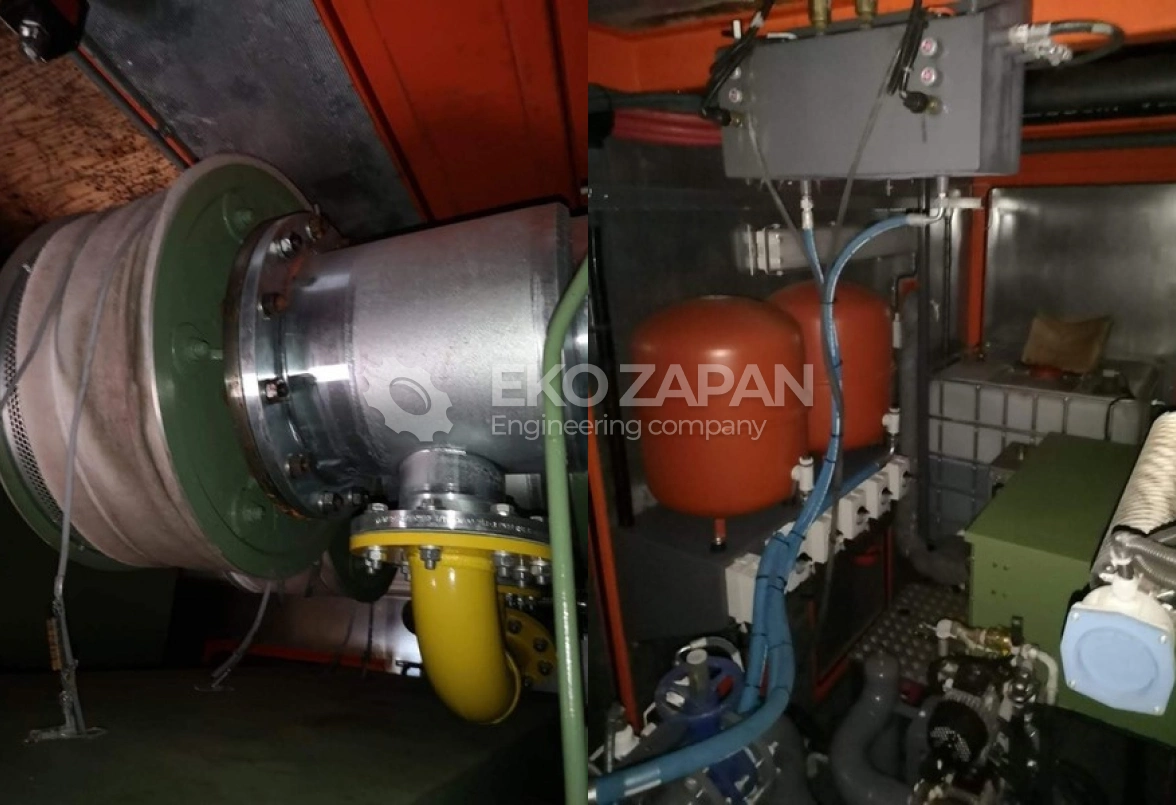

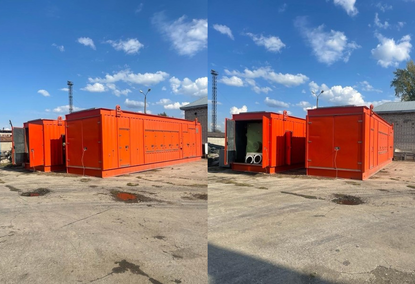

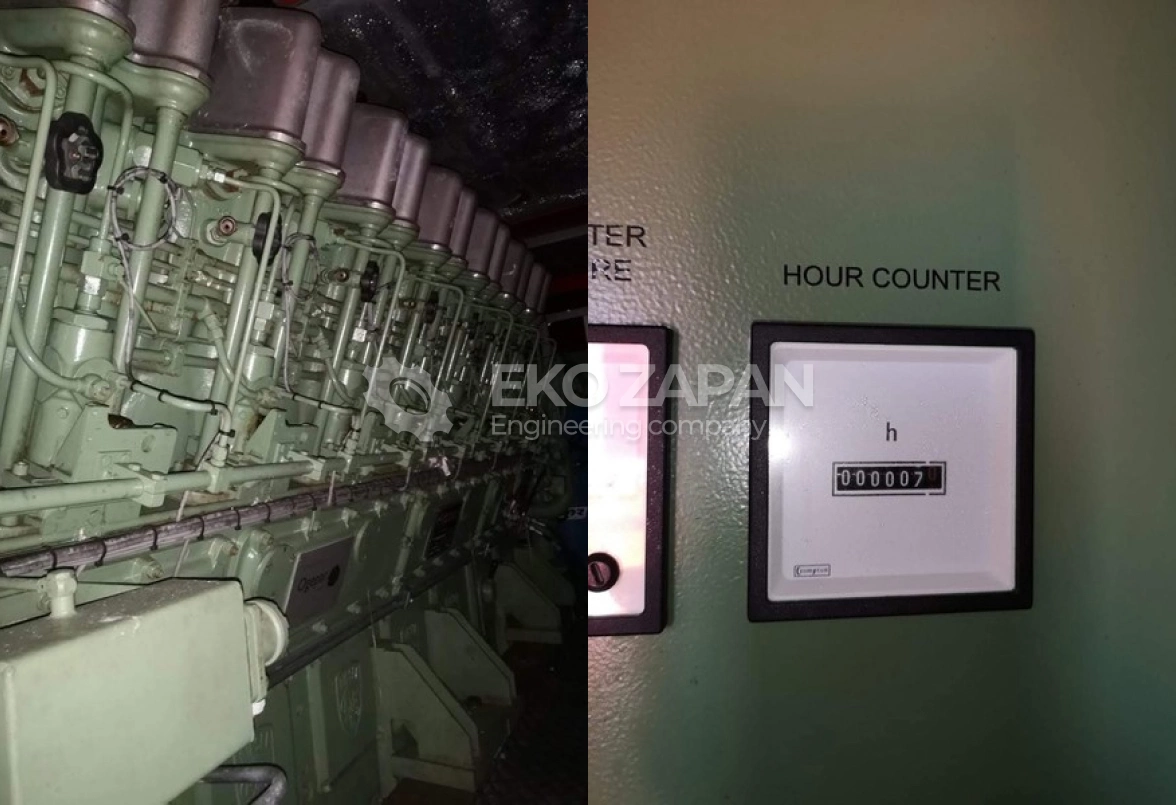

Gas-diesel generator (high voltage power plant) POLYIMPEX INT2600CTDF - 10.5 kV/2600 kW (available)
Why Choose Us?
- Reputation of a reliable supplier.
- Flexible payment system.
- Positive customer reviews.
- Comfortable leasing conditions.
- Wide partner network.
- Own company in China.
- Extensive experience.
- Strong team.
From 657 300
$
Article: 1739
Specifications
Список характеристик
Для обеспечения функционирования ГПУ необходимо подключение следующих коммуникаций:
- Магистраль для подачи газа. Для подключения на крыше кожуха предусмотрено два газовых фланца Ду80 (3’’).
- Трубопроводы системы отвода тепла. На боковой стенке контейнера предусмотрено 2 фланца Ду80 (3’’). Вода, подаваемая в систему отвода тепла, должна соответствовать ГОСТ 21563.
- Система передачи вырабатываемой электроэнергии внешним потребителям. Для подключения потребителей предусмотрена четырехпроводная трехфазная система шин. Для подключения к данным шинам можно применять кабели с диаметром жилы до 185 мм².
- Электричество на собственные нужды. Данное подключение необходимо для обеспечения потребностей ГПУ в электроэнергии (освещение, обогрев, подзарядка аккумуляторов и т.д.), когда она не находится в работе.
Основные технические параметры ГПУ
| № | Наименование параметра | Значение параметра |
| 1 | Режим работы | Непрерывный, автоматический |
| 2 | Двигатель: | |
| - модель двигателя | 16DZD | |
| - тип | Поршневой двигатель внутреннего сгорания с воспламенением от сжатия (дизель) | |
| - номинальная частота вращения, об/мин | 1000 | |
| - количество цилиндров | 16 | |
| - охлаждение | Водяное (два контура) | |
| 3 | Генератор: | ENGGA 630-2600-10500 |
| - модель генератора | ENGGA 630-2600-10500 | |
| - тип | 3-фазный бесщеточный | |
| 4 | Вырабатываемая максимальная электрическая мощность без ограничения времени работы, кВт | 2600 |
| 5 | Вырабатываемое напряжение, В | 10500 |
| 6 | Род тока | Переменный, трехфазный |
| 7 | Частота тока, Гц | 50 |
| 8 | Диапазон регулирования мощности без ограничения времени работы, % | 50...100 |
| 9 | Коэффициент мощности, Cos φ | 0.8 |
| 10 | Охлаждение двигателя | 2 контура охлаждения |
| 11 | Суммарная тепловая мощность от двигателя, кВт | 535 кВт + 565 кВт |
| 12 | Температурный режим системы утилизации тепла, °С | 68-80 (535 кВт) / 40-65 (565 кВт) |
| 13 | Рабочее (избыточное) давление теплоносителя (воды) в подающем трубопроводе системы утилизации тепла, бар | 4-6 |
| 14 | КПД: | |
| - электрический, % | 39 | |
| - тепловой, % | 17 | |
| - общий, % | 56 | |
| 15 | Топливо | Природный газ ГОСТ 5542-87 / дизельное топливо |
| 16 | Номинальное давление газа, кПа (кгс/см²) | 300 (3) |
| 17 | Расход газа: | |
| - максимальный (при нагрузке 100%), м³/ч | 605,5 | |
| - минимальный (при нагрузке 50%), м³/ч | 308,6 | |
| 18 | Объем воздуха для горения, м³/ч | 19.080 |
| 19 | Объем выхлопных газов, м³/ч | 38.160 |
| 20 | Удельный выброс оксидов, не более, мг/м³: | |
| - СО | <500 | |
| - NOx | <250 | |
| 21 | Уровень звука при работе ГПУ (на расстоянии 16 м от контейнера), дБа | 65 |
| 22 | Емкость систем: | |
| - система смазки (минимум/максимум), л | 600/1000 | |
| - система охлаждения, л | 600 | |
| 23 | Расход масла (при полной нагрузке) не более, кг/час | 0,3 |
| 24 | Габариты ГПУ в контейнере (без труб воздухозаборников и выхлопных газов): | |
| - длина, мм | 12.200 | |
| - ширина, мм | 200 | |
| - высота, мм | 200 | |
| 25 | Масса ГПУ в кожухе (сухая), не более, кг | 56.000 |
| 26 | Стандартный диапазон температур окружающей среды, °С | -40...+40 |
| 27 | Максимальная рабочая температура окружающей среды, °С | +45 |
Таблица комплектности
| № | Наименование и обозначение составляющих частей | Количество, шт. | Примечания |
| 1 | Поршневой двигатель внутреннего сгорания с воспламенением от сжатия (дизель) 16 DZD | 1 | |
| 2 | Электрогенератор ENGGA 630-2600-10500 | 1 | |
| 3 | Электростартер | 1 | |
| 4 | Расширительный бак (V= 25 + 120 л.) | 1 | Контур охлаждения масла |
| 5 | Расширительный бак (V= 25 + 120 л.) | 1 | Контур охлаждения двигателя |
| 6 | Теплообменник отвода тепла от масла | 1 | Встроен в двигатель |
| 7 | Теплообменник низкотемпературного контура | 1 | |
| 8 | Теплообменник высокотемпературного контура | 1 | |
| 9 | Теплообменник охлаждения выхлопных газов | 1 | |
| 10 | Насос циркуляции низкотемпературного контура | 1 | |
| 11 | Насос циркуляции высокотемпературного контура | 1 | |
| 12 | Насос рабочей воды на входе ГПУ | 1 | |
| 13 | Насос после низкотемпературного контура | 1 | |
| 14 | Уравновешивающий клапан | 1 | |
| 15 | Предохранительные клапаны | 2 | |
| 16 | Сбросные клапаны для воды | 2 | |
| 17 | Трехходовой клапан низкотемпературного контура | 1 | |
| 18 | Трехходовой клапан высокотемпературного контура | 1 | |
| 19 | Газовая рампа | 1 | Комплект |
| 20 | Фильтр газовый | 1 | |
| 21 | Главный газовый клапан | 1 | |
| 22 | Фильтр | 1 | |
| 23 | Регулятор давления | 1 | |
| 24 | Двойной электромагнитный клапан | 2 | |
| 25 | Датчики контроля CO, CH4, пожарный, дыма | 1 | |
| 26 | Электрический обогреватель | 1 | |
| 27 | Вентилятор системы забора воздуха | 1 | |
| 28 | Шкаф управления | 1 | |
| 29 | Щит освещения | 1 | |
| 30 | Автомат подключения нагрузки | 1 | |
| 31 | Автоматический выключатель | 1 | |
| 32 | Аккумуляторные батареи | 8 | Необслуживаемые |
| 33 | Сигнализация о загазованности ГПУ метаном и (или) окисдами углерода | 1 | Комплект |
| 34 | Пожарная сигнализация | 1 | Комплект |
| 35 | Система освещения | 1 | Комплект |
| 36 | Заземляющие и зануляющие элементы ГПУ | 1 | Комплект |
| 37 | Система молниезащиты | 1 | Комплект |
| 38 | Кожух | 1 | Комплект |
| 39 | Труба отвода выхлопных газов | 1 | |
| 40 | Глушитель выхлопных газов | 1 | |
| 41 | Трубы воздухозаборников | 2 | |
| 42 | Дренажная система | 1 | Комплект |
| 43 | Опоры трубопроводов и газопроводов | 1 | Комплект |
| 44 | Рама крепления двигателя и генератора | 1 | |
| 45 | Виброгасящие прокладки под раму | 8 | Комплект |
| 46 | Эксплуатационная документация на ГПУ (настоящий паспорт и руководство по эксплуатации) | 1 | Комплект |
| 47 | Эксплуатационная документация и сертификаты на ответственное оборудование ГПУ | 1 | Комплект |
| 48 | Сертификат на ГПУ и разрешение на ее применение | 1 | |
| 49 | Заводской протокол приемно-сдаточных испытаний ГПУ (под нагрузкой) | 1 | |
| 50 | Гарантийный талон | 1 |
Подбирается и поставляется индивидуально для каждой котельной.
